48.6クランプ 直交 HCR-直交
月間100万個以上を販売する平和技研の原点！看板商品です。
| 規格 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
48.6クランプ 自在 HCR-自在
月間100万個を販売する平和技研の看板商品です。
| 規格 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
高耐食メッキもご用意しております。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
48.6クランプ 直交/自在（高耐食メッキ）HCR-HD 直交/自在
| 規格 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
兼用クランプ 直交 HKCR-直交
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
兼用クランプ 自在 HKCR-自在
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
42.7クランプ 直交
農業用クランプと言われています。
名前の通り、農業（果樹棚等）で多く使用されている商品です。
| 規格 | Φ42.7パイプ専用 |
|---|---|
| 単重 | 0.67kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
42.7クランプ 自在
農業用クランプと言われています。
名前の通り、農業（果樹棚等）で多く使用されている商品です。
| 規格 | Φ42.7パイプ専用 |
|---|---|
| 単重 | 0.67kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
ナット抜止め付き兼用クランプ HKCR
ナットが抜け難いボルトを採用しました。
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
※本商品は、兼用クランプ限定です。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
三連クランプ 直交
| 規格 | Φ48.6×Φ48.6×Φ48.6 |
|---|---|
| 単重 | 1.04kg |
| 入数 | 20個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
三連クランプ 自在
| 規格 | Φ48.6×Φ48.6×Φ48.6 |
|---|---|
| 単重 | 1.04kg |
| 入数 | 20個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
60.5ｘ48.6クランプ 直交/自在 l 60.5ｘ42.7兼用クランプ 直交/自在
| 規格 | Φ60.5パイプ×Φ48.6パイプ
Φ60.5パイプ×Φ42.7兼用パイプ |
|---|---|
| 入数 | 25個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
60角ｘ48.6（兼用）クランプ 直交/自在
| 規格 | 60角パイプ×Φ48.6 ※兼用はΦ48.6/Φ42.7兼用 |
|---|---|
| 入数 | 20個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
50角ｘ48.6（兼用）クランプ 直交/自在
| 規格 | 50角パイプ×Φ48.6 ※兼用はΦ48.6/Φ42.7兼用 |
|---|---|
| 入数 | 25個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
60角ｘ60角 直交/自在
| 規格 | 60角パイプ専用 |
|---|---|
| 入数 | 直交:15個 自在:20個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です

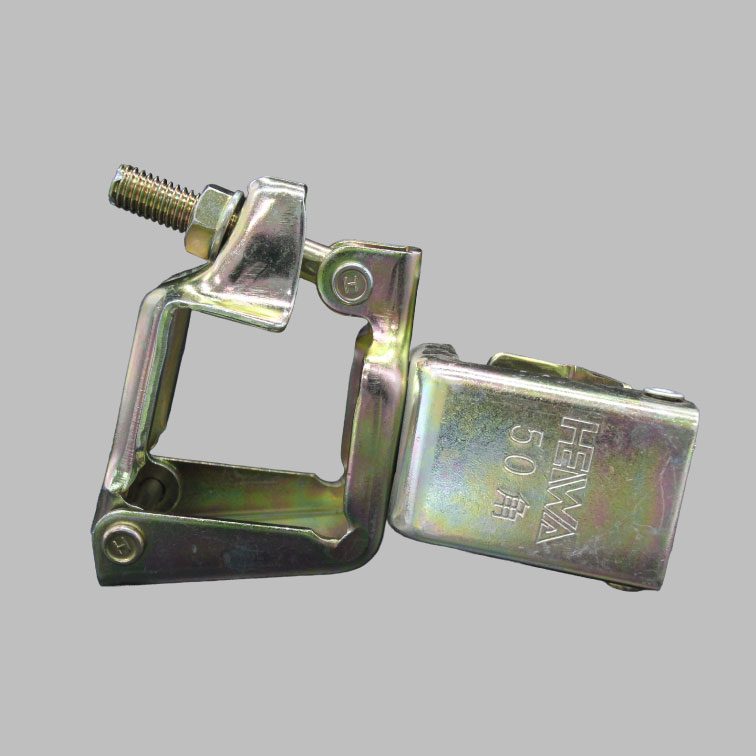

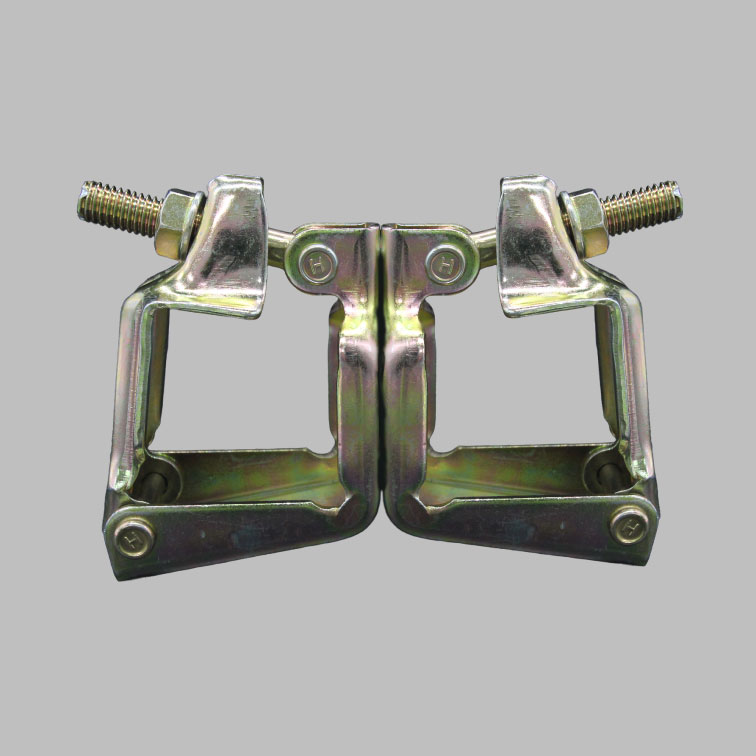

50角ｘ50角 直交/自在
| 規格 | 50角パイプ専用 |
|---|---|
| 入数 | 20個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
ライトクランプ 直交/自在 HCR-26直交・自在
業界初の軽量型クランプ。
軽量ですが、認定基準をしっかりと満たした体に優しいエコクランプです。
通常のクランプと比べ、約10％の軽量化実現！
| 規格 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.60kg |
| 入数 | 30個 |
■1ケース（30個）あたり
| 通常クランプ | 21.0㎏ |
| ライトクランプ | 18.0㎏ |
⇒約3㎏の軽量!
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
兼用ダイマクランプ 直交/自在
新日本製鉄の開発したスーパーダイマ（先メッキ鋼板）を使用したクランプです。通常(電気メッキ)のクランプの寿命を確実に伸ばしてくれます。
太陽光架台にて好評を頂いております。
| 単重 | 0.7kg |
|---|---|
| 入数 | 30個 |
※ボルト、リベットはドブメッキとなります。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
兼用単クランプ 穴付/穴無
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.3kg |
| 入数 | 60個 |
※穴付（Φ13）と穴無から御選び頂けます。
※表面処理：電気メッキ/ドブメッキ/生地から選べます。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
ボルト溶接クランプ
ｗ1/2ｘ32mmボルトを溶接しています。
付属品でナット、スプリングワッシャーが付いています。
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.4kg |
| 入数 | 50個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
兼用シートクランプ
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.4kg |
| 入数 | 50個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
兼用養生クランプ F-HCR
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.44kg |
| 入数 | 50個 |
※フックのピッチ/50mm
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
幅木止めクランプ
足場板を幅木として使用する際の止め具に最適です。
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.5kg |
| 入数 | 30個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
チェーン吊りクランプ HCHA
| 規格 | H鋼用 |
|---|---|
| 挟みしろ | 6mm～30mm |
| 単重 | 0.8kg |
| 入数 | 20個 |
ネットホールド
| 規格 | H鋼用 |
|---|---|
| 挟みしろ | 6mm～30mm |
| 単重 | 0.7kg |
| 入数 | 25個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
羽子板クランプ
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 仕様ネジ径 | W1/2 |
| 単重 | 0.6kg |
| 入数 | 40個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
筋交い止めクランプ
グラビティロック（折れピン式）を単クランプに溶接しています。
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.5kg |
| 入数 | 50個 |
※弊社ではスプリング式の取扱いはありません。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
垂木止めクランプ 固定/自在/平行
主に積雪する地域にて多く愛用されております。
当社の「垂木止めクランプ」は国内材料で製造されているため、強度は全く問題ありません。
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.4kg |
| 入数 | 50個 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
垂木止めクランプ45型 直交/平行/自在
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 単重 | 0.44kg |
| 入数 | 50個 |
垂木サイズ 45角以下を使用して下さい。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
ホールドクランプ 固定/自在 HCCR-PL固定/HCCR-PL自在
締付ボルトの先端に固定座金が付いているため、安定性があります。
| 規格 | Φ48.6/Φ42.7兼用 |
|---|---|
| 挟みしろ | 6mm～30mm |
| 単重 | 1.02kg |
| 入数 | 20個 |
緊結部の締付は必ず規定締付トルク350㎏f・㎝でのご使用をお願いします。
取付部（鉄骨側）の推奨締付トルク4.41kN・cm（450kgf・cm）

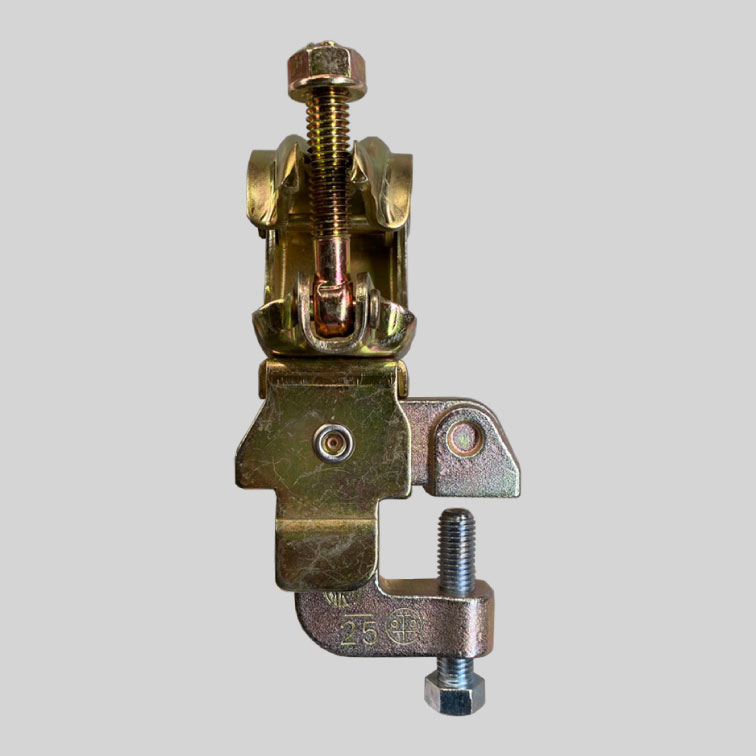

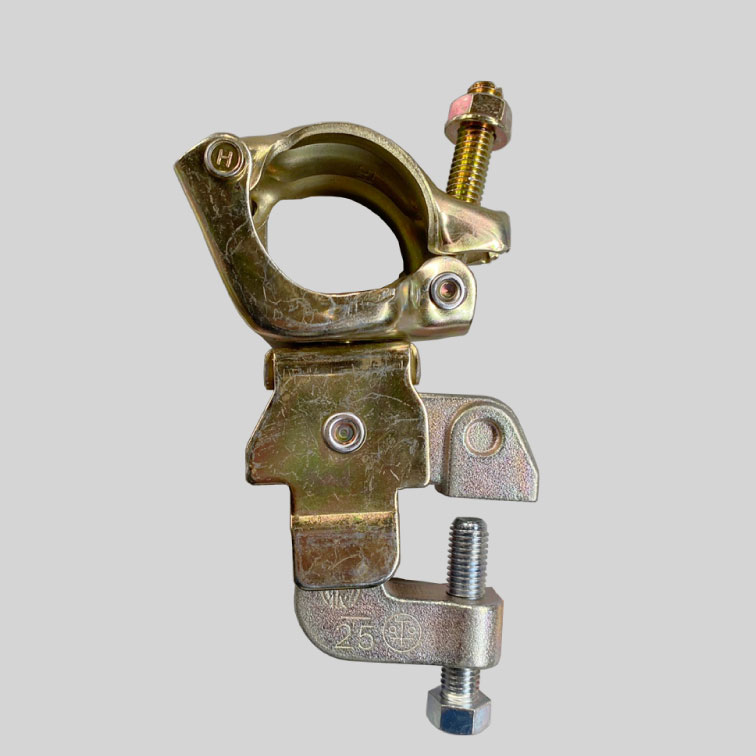

コ型クランプ 固定/自在 HCCR-固定・自在
| 品番 | HCCR |
|---|---|
| 規格 | Φ48.6/Φ42.7兼用 |
| 挟みしろ | 6mm～30mm |
| 単重 | 1.0kg |
| 入数 | 15個 |
緊結部の締付は必ず規定締付トルク350㎏f・㎝でのご使用をお願いします。
取付部（鉄骨側）の推奨締付トルク4.41kN・cm（450kgf・cm）
マイティキャッチ HCCR-ML
これ一つで、固定、自在の機能が実現！
出荷の際の仕分けやヤード管理には最適商品です。ボルト先端に座丸を装着しており、振動等の緩みに強くなっています。
| 品番 | HCCR-ML |
|---|---|
| 規格 | Φ48.6/Φ42.7兼用 |
| 単重 | 1.12kg |
| 入数 | 20個 |
緊結部の締付は必ず規定締付トルク350㎏f・㎝でのご使用をお願いします。
取付部（鉄骨側）の推奨締付トルク4.41kN・cm（450kgf・cm）
クランプ用フランジナット（ｗ7/16）
クランプに使用されているｗ7/16フランジナットです。
注）本ナットはインチサイズとなっているためミリサイズ（Ｍネジ）との互換性はありません。
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
直線ジョイント HTJ
足場としての施工はピン付パイプ対応可能な「直線ジョイント」となります。
| 使用範囲 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.55kg |
| 入数 | 30個 |
ボンジョイント CBJ
スムーズに単管と単管を、ボルト1本で結合できます。単管接手金具であって、かつ曲荷重及び引張荷重を受けない箇所に使用する接手金具です。
| 使用範囲 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.6kg |
| 入数 | 30個 |
仮設工業会認定規格にないオリジナル製品です
＜注意＞仮設工業会認定規格ではありませんので、単管足場の単管ジョイントとしては使用できません。
ロックジョイント HTJ-RC
直線ジョイントとボンジョイント両方の機能を併せ持つ優れもの。直線ジョイントの欠点である、パイプとのアソビ（ガタツキ）を解消出来ます。
中央のボルトを締める事で、ボンジョイントと同様の効果が得られます。
薄肉単管（1.8t）にも対応可！
| 規格 | Φ48.6パイプ専用 |
|---|---|
| 単重 | 0.7kg |
| 入数 | 30個 |
コーナージョイント HCJ
手摺りのコーナー角などに最適。
| 規格 | Φ48.6パイプ専用 |
|---|---|
| 使用範囲 | 65°～295° |
| 単重 | 0.78kg |
| 入数 | 20個 |
仮設工業会認定規格にないオリジナル製品です
固定ベース HKB
| 規格 | Φ48.6 |
|---|---|
| 単重 | 0.69kg |
| 入数 | 25個 |
自在ベース
| 規格 | Φ48.6 |
|---|---|
| 単重 | 1.5kg |
| 入数 | 20個 |
仮設工業会認定規格にないオリジナル製品です

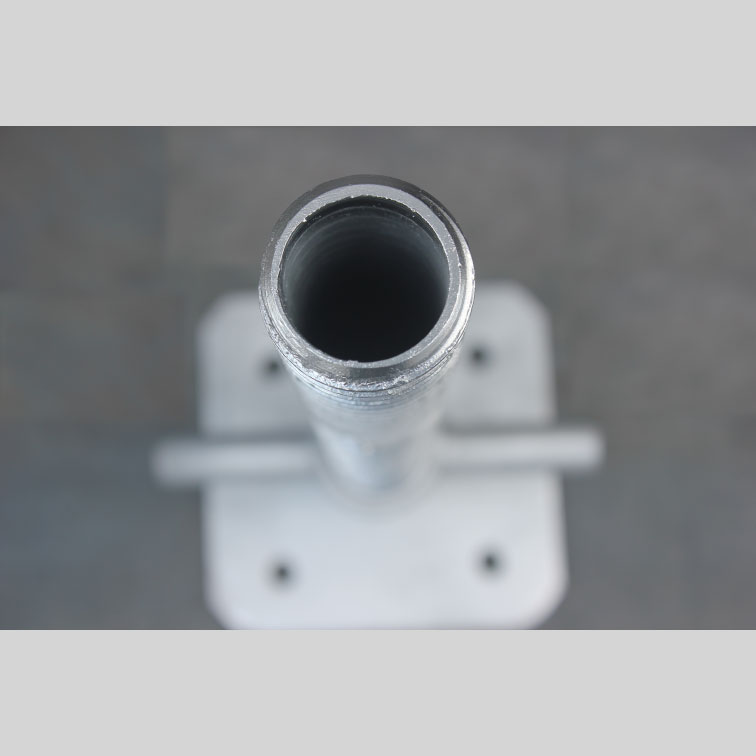

ジャッキベース HJB
| 規格 | Φ34×380L |
|---|---|
| 単重 | 3.14kg |
| 入数 | 6本 |
ロングタイプ φ34×600L、単重4.7kg（認定外）もございます。
自在ジャッキベース
| 規格 | Φ34×422L |
|---|---|
| 単重 | 3.6kg |
| 入数 | 5本 |
仮設工業会認定規格にないオリジナル製品です
自在ステップ 600幅/900幅
4段切替（40度、48度、55度、66度）可能。
プレート式とメッシュタイプがあります。
メッシュタイプはエキスパンドメタルを採用しています。
| 規格 | 入数 | |||
|---|---|---|---|---|
| プレート式 | 兼用クランプ | 600幅 | 3.9kg | 5ヶ |
| 900幅 | 4.8kg | |||
| メッシュタイプ | 600幅 | 4.5kg | ||
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
HGBブラケット 500型/750型/1000型 HGB
| 型式 | 腕木の長さ |
|---|---|
| HGB500型 | 300mm～500mm |
| HGB750型 | 500mm～750mm |
| HGB1000型 | 750mm～1000mm |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
カプラーセット
| 規格 | φ48.6/φ42.7兼用 |
|---|---|
| 単重 | 0.44kg |
| 入数 | 40個 |
先端カプラー（ボルト付）
| 規格 | φ48.6/φ42.7兼用 |
|---|---|
| 使用ボルト | W1/2ｘ32㎜ |
| 単重 | 0.4kg |
| 入数 | 50個 |

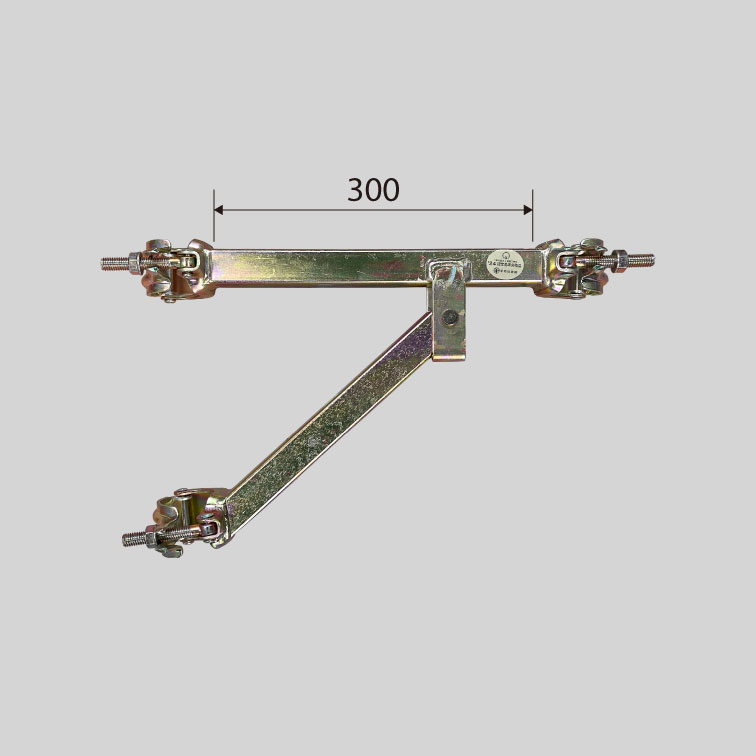

折り畳みブラケット 500タイプ/300タイプ HBT-500/HBT-300
折り畳み式のブラケット
| 品番 | 規格 | 重量 | 入数 |
|---|---|---|---|
| HBT-500 | L=500 | 2.7kg | 5本 |
| HBT-300 | L=300 | 2.5kg | 5本 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
ネットブラケット A型
跳ね上げ式のネットブラケットA型。
| 使用クランプ | φ48.6/φ42.7兼用 |
|---|---|
| 可動範囲 | 334mm～509mm |
| 単重 | 2.3kg |
| 表面処理 | ドブメッキ仕上げ |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
ネットブラケット B型
跳ね上げ式のネットブラケットB型。
| 使用クランプ | φ48.6/φ42.7兼用 |
|---|---|
| 可動範囲 | 185～265mm |
| 単重 | 1.8kg |
| 表面処理 | ドブメッキ仕上げ |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
仮設工業会認定規格にないオリジナル製品です
HG壁つなぎ
| 品番 | 可動範囲 | 重量 | 入数 |
|---|---|---|---|
| 1HG-90-112 | 900mm-1,120mm | 2.7kg | 10本 |
| 2HG-70-92 | 700mm-920mm | 2.2kg | 10本 |
| 3HG-50-72 | 500mm-720mm | 1.9kg | 10本 |
| 4HG-33-52 | 330mm-520mm | 1.7kg | 15本 |
| 5HG-24-34 | 240mm-340mm | 1.1kg | 20本 |
| 6HG-19-25 | 190mm-250mm | 1.0kg | 25本 |
| 7HG-16-20 | 160mm-200mm | 0.8kg | 25本 |
| 8HG-14-17 | 140mm-165mm | 0.75kg | 25本 |
必ず規定締付トルク350㎏f・㎝でのご使用をお願いします
壁つなぎは建物にできる限り直角に取付けを行ってください。
建物の構造、位置等で直角に取付けが行えない際は足場に単管等でつなぎをとり、そちらに取付けを行ってください。
単管パイプ 先メッキ/ドブメッキ
表面処理：電気亜鉛メッキ（先メッキ）、溶融亜鉛メッキ（ドブメッキ）の２種類があります。
ピン付とピン無しがあります。
| 長さ | 重量 |
|---|---|
| 1.0M | 2.73kg |
| 1.5M | 4.10kg |
| 2.0M | 5.46kg |
| 3.0M | 8.19kg |
| 4.0M | 10.92kg |
| 5.0M | 13.65kg |
| 6.0M | 16.38kg |
価格等は、当社までお問い合わせください。
パイル
先端、座金は鋳物で出来ている為壊れにくく頑丈。アスファルトへの打設もOKです。
| 規格 | Φ48.6 |
|---|---|
| サイズ | HP-10 1100mm HP-15 1600mm HP-20 2100mm |
打ち込み 先端/座金
| 規格 | Φ48.6用 |
|---|---|
| 重量 | 先端:11.5kg（ケース） 座金:18.0kg（ケース） |
| 入数 | 120個 |
パイプがあれば、カシメ要らずの簡易杭にできます。
ジャッキ付(SCJ)キャスター 130/150/200
| メーカー | ナンシン |
|---|---|
| 規格 | SCJ130（Φ130用）/SCJ150（Φ150用）/SCJ200（Φ200用） |
| 入数 | 2個 |
メッキはユニクローム（白）となっています。
ジャッキ無し（SCP)キャスター 130/150/200
| メーカー | ナンシン |
|---|---|
| 規格 | SCP130（Φ130用）/SCP150（Φ150用）/SCP200（Φ200用） |
| 入数 | 130/150は4個、200は2個 |
メッキはユニクローム（白色）となっています。
キャッピカ（反射シール付）
ポリプロピレン製の単管キャップです
| 規格 | Φ48.6単管、D19～D25鉄筋用 |
|---|---|
| 重量 | 2.8kg（ケース） |
| 入数 | 200個 |
ソフトカバー
ソフトタッチで作業性が抜群なうえ、柔軟性・耐寒性にも優れているクランプカバーです。
| 規格 | Φ48.6クランプ |
|---|---|
| 重量 | 3.5kg（ケース） |
| 入数 | 100個 |
フックボルトSタイプ/Lタイプ
スタンダードタイプ
| 用途 | 仮囲い鋼板用 |
|---|---|
| 重量 | 20.0kg(ケース) |
| 入数 | 300個 |
スタンダードと比べ首下の長いタイプ。
| 用途 | 仮囲い鋼板用 |
|---|---|
| 重量 | 20.0kg(ケース) |
| 入数 | 300個 |
足場チェーン
| メーカー | コンドーテック |
|---|---|
| スタンダード （在庫）サイズ |
2.0M 3.0M 4.0M |
| 表面処理 | ユニクロームメッキ仕上げ |
※異なるサイズは受注生産となります。
なまし番線
| 番手 | 重量 | 容量 |
|---|---|---|
| ＃08 | 25kg | 50kg巻 |
| ＃10 | 25kg | 50kg巻 |
| ＃12 | 25kg | 50kg巻 |
※箱番線も取扱いあります。
メッシュシート
メッシュシート1類/2類
| ボウエンメッシュ | 飛散防止メッシュシート | |||
|---|---|---|---|---|
| 型 式 | UK-333 | UK-777 | #10000U | |
| 質量(g/m²) | 450 | 420 | 140 | |
| 網目の大きさ(mm) | 1 | 3 | 0.75 | |
| 充実率(Ø) | 0.90 | 0.67 | 0.78 | |
| 引張強さ(N/3cm) | タテ | 2131 | 1843 | 688 |
| ヨコ | 2050 | 1660 | 652 | |
| 伸び(mm) | タテ | 64.3 | 55.8 | 44.6 |
| ヨコ | 65.5 | 56.8 | 45.2 | |
| 引張強さ×伸び(kN/3cm) | タテ | 136.9 | 102.9 | 30.9 |
| ヨコ | 134.2 | 94.3 | 29.5 | |
| ハトメ引張強さ(kN) | タテ | 1.62 | 1.46 | 0.53 |
| ヨコ | 1.66 | 1.32 | 0.55 | |
| 防炎性能 | 適合 | 適合 | 適合 | |
| 該当規格 | (社)仮設工業会認定基準 消防法防災対象物品 |
(社)仮設工業会認定基準 消防法防災対象物品 |
消防法防災対象物品 | |
※上記数値は測定の平均値であり、保証値ではありません。
※仮設工業会認定品は1類のみです。
※各種取扱いあります。
※規格（サイズ、ハトメピッチ）は各営業と御打ち合わせ下さい。
ラッセルネット
| メーカー | タイプ | サイズ |
|---|---|---|
| 市川漁網 | 防炎タイプ（写真） 青色15mm目 |
0.5mｘ6.0m 0.3mｘ6.0m |
| 非防炎タイプ 白色15mm目 |
0.5mｘ6.0m 0.3mｘ6.0m |
土留鋼板
メーカー/ニッケンフェンス＆メタル
【土留鋼板の使用用途】
●治山工事 ●路肩の崩壊防止工 ●住宅造成の法尻の土留工
●その他災害応急措置の工種
（畑の土留にも多く使用しています）
★組み立てやすく、確かな土留効果
部材が鋼板と支柱のみなので、簡単迅速に組み立てられ且つ、支柱の先端は特殊加工により垂直に打込みやすくなっています。
また、鋼板の引っ張り強度を利用するため、従来の工法より頑丈
で、確実な土留効果が得られます。
★広範囲な用途と安価な施工費用
鋼板のフレキシビリティーを利用して、地形に応じた自由な形状に組み立てられるため、様々な土留にご利用いただけます。また 支柱打込みと鋼板差込み等の軽作業で組み立てられますので、施 工費用もコストダウンが可能です。
★完璧な防錆効果
鋼板は日鐵住金ハイカラーを使用し、支柱はメッキパイプに焼き付け塗装を施してありますので、防錆効果は抜群です。
★自然景観にマッチングする豊富なバリエーション
うぐいす色、ダークブラウン、緑の三色をご用意しております。
土留鋼板は東京都、千葉県、神奈川県において多くの実績がありますが、他地区ではほとんど見受けられません。是非、日本全国で土留鋼板の効果を実感して頂きたいと思います。
土留鋼板を御所望の御客様は、当社営業所まで御連絡下さい。
